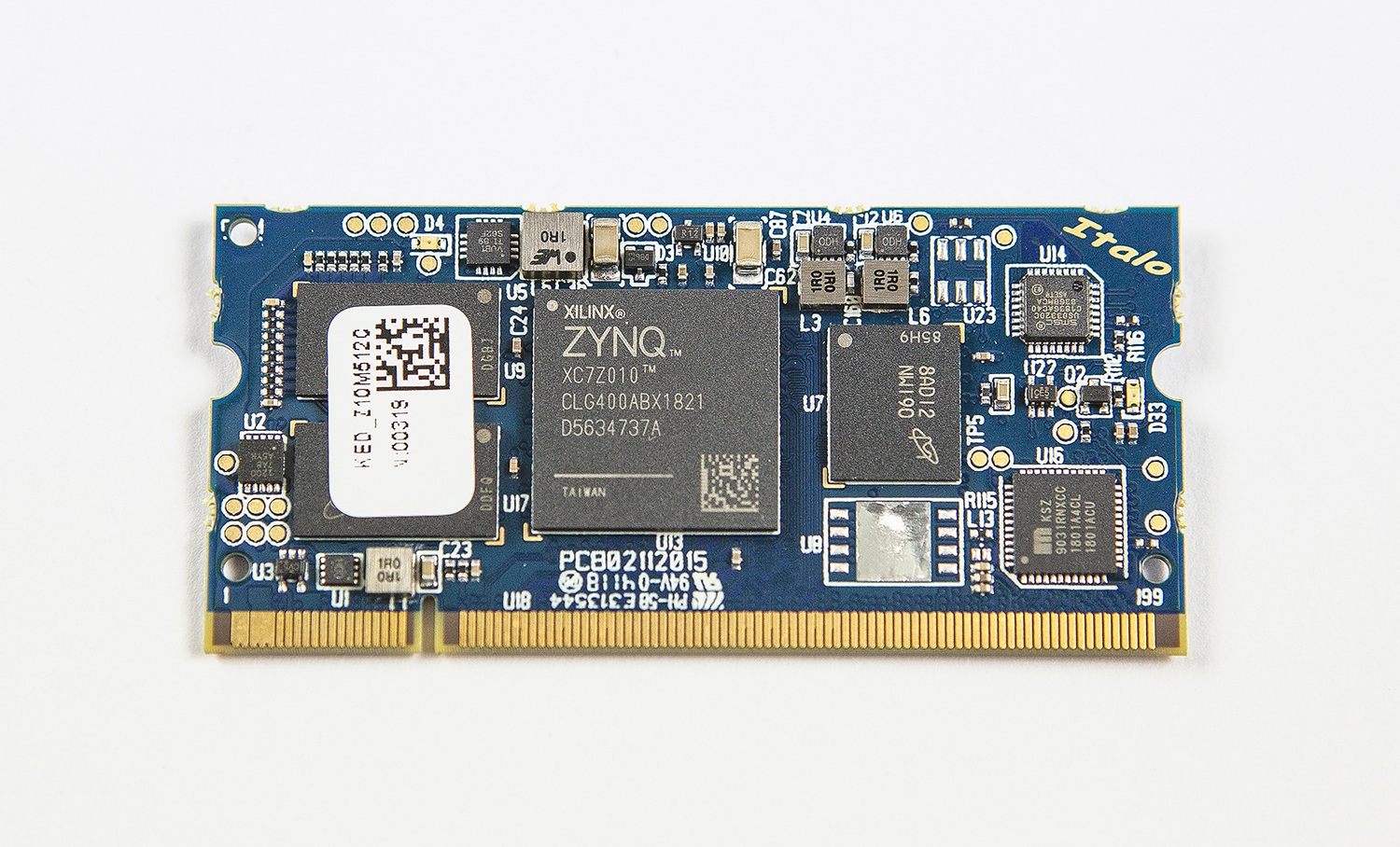

Italo è un modulo SOM(System On Module) altamente flessibile.
E’ basato sull’architettura Xilinx Zynq®-7000 All Programmable (AP) SoC.
Offre la flessibilità di migrare tra le versioni 7007, 7010, 7014,7020, Zynq-7000 AP SoC in un footprint compatibile. Il modulo contiene tutte le funzioni richieste per supportare la maggior parte dei progetti SoC. includendo la memoria DDR3, la comunicazione Ethernet, USB.
Dispone fino a 100 pin di Input/Output. Integra la generazione delle differenti tensioni richieste al funzionamento del modulo partendo da una alimentazione a 5V.
L’utilizzo di un fattore di forma Sodimm permette il risparmio di spazio, con tutti i principali componenti già integrati sul modulo, e semplifica la architettura della base board che può essere costruita con un PC a soli 4 layer.
Caratteristiche
Il componente principale del Som ITALO è una architettura Zynq™-7000 AP SoC. Questa classe di SOC combina un processore ARM® dual-core Cortex™-A9 MPCore™ con una matrice FPGA Xilinx Artix a 28nm.
La parte di logica associata alla sezione ARM la Zynq include:
- Xilinx® ZynqTM7020
- Dual ARM® CortexTM A9 MPCoreTM up to 800MHz
- NEONTM / FPU Engine
- 32KB I/D L1 Cache, 512KB L” Cache 256KB On-Chip Memory
- Hard Coded Peripherals: SPI, I2C, CAN, UART, GPIO, USB, GBit EMAC
La parte di logica associata alla sezione FPGA include:
- 85K Logic Cells (1.3M Approximate ASIC Gates)
- 220 Programmable DSP Slices
- 560KB of Internal Block RAM
DOCUMENTI
| SoM Technical Information | |
| Platform | Zynq 7020, Zynq 7010, Zynq 7014, Zynq 7007 |
| Ram | Up to 1GByte DDR3 |
| Rom | Up to 512Mbit QSPI and 4GByte Nand |
| Ethernet | 10/100/1000 Ethenet Phy |
| Usb | USB 2.0 OTG Phy |
| I/o | 108 user I/o and up to 50 differential pair |
| Power Supply | Single 5V power supply |
| On board voltage | 3.3V@600mA, 1.8V@600mA for user use |
| Bank Voltage | separate Power |
| Dimensions | 68mm X 32mm sodimm module |
Evaluation Board
La carrier board DVK supporta lo sviluppo con il modulo ITALO e contiene tutte le periferiche necessarie per la gestione della Gigabit Ethernet, gestione USB, e inoltre interfacce standard come uSD card e adattatore USB-UART.
Tutti i pin della logica programmabile sono disponibili attraverso il connettore LPC FMC. Inoltre, una porta HDMI di uscita è disponibile per i modelli che montano il modello di SoM con Z7014 e Z7020
